Редакция «Питбайк гид» · обновлено 6 октября 2026 года
Коротко: фара на питбайк ставится двумя способами: от аккумулятора (если у модели есть электростартер) или напрямую от генератора, без аккумулятора. Главное ограничение — мощность генератора. Например, у Honda CRF125F по инструкции генератор выдаёт 0,08 кВт (80 Вт) при 5 000 об/мин, аккумулятор 12 В 3 А·ч, главный предохранитель 10 А. Поэтому разумный выбор — светодиодная фара на 10–20 Вт: она берёт 1–2 А и не «высаживает» батарею. Важно: фара не делает питбайк дорожной техникой — ездить с ней можно только там же, где и без неё: на трассе и частной территории.
Главное за минуту
- Штатно фары у большинства питбайков нет. Встречается у отдельных моделей: например, светодиодная фара у BSE PH 125 по данным дистрибьютора.
- С аккумулятором подключение проще всего: плюс через свой предохранитель и выключатель, минус на массу.
- Без аккумулятора фару питают от обмотки освещения генератора. Яркость при этом зависит от оборотов.
- Нельзя подключать фару к проводам зажигания (CDI, катушка): пропадёт искра.
- Фара ≠ дорожный мотоцикл. Без ПТС/ЭПТС, прав и регистрации выезжать на дорогу нельзя.
Содержание
- Как запитать фару: таблица вариантов
- Есть ли фары на питбайках
- Генератор на питбайк: откуда берётся ток
- Какую фару выбрать
- Как подключить фару на питбайк с аккумулятором
- Как подключить фару без аккумулятора
- Не горит фара на питбайке: причины
- Аккумулятор: уход и хранение
- Фара и закон
- Экипировка и безопасность
- Частые ошибки
- Частые вопросы
Как запитать фару: таблица вариантов
Способ подключения зависит от того, что стоит на вашем питбайке: аккумулятор с реле-регулятором или только генератор для зажигания. Это видно по комплектации: электростартер почти всегда означает, что есть аккумулятор и цепь его зарядки.
| Вариант питания | Когда подходит | Плюсы | Минусы |
|---|---|---|---|
| От аккумулятора 12 В | Модели с электростартером, аккумулятором и реле-регулятором | Ровный свет на любых оборотах, простая схема | Мощная фара разряжает батарею, если генератор не успевает её заряжать |
| От обмотки освещения генератора (переменный ток) | Модели без аккумулятора, если в статоре есть обмотка освещения | Не нужна батарея, меньше веса | Свет тускнеет на холостых и мерцает; нужна фара, рассчитанная на такое питание, или выпрямитель-регулятор |
| От генератора через выпрямитель-регулятор | Без аккумулятора, но под светодиодную фару постоянного тока | Защита светодиодов от скачков напряжения | Ещё один узел и проводка, нужен подбор по генератору |
| Автономный фонарь со своим аккумулятором | Когда трогать проводку не хочется | Никакого вмешательства в электрику | Ограниченное время работы, крепление на вибрации |
Есть ли фары на питбайках
Как правило, нет. Питбайк — внедорожная спортивная техника без светотехники и сигналов, это разобрано в статье «Что такое питбайк». Исключения есть: у BSE PH 125 дистрибьютор указывает светодиодную фару, а у Motoland CRF 125 фара есть по данным сайта бренда. Фара на питбайк BSE в этих случаях — штатная, её питание уже разведено с завода.
Если искать фары на питбайки Кайо, в каталоге kayo.ru светотехника полностью (фара, сигнальные огни, звуковой сигнал, зеркала) указана у мотоциклов с ПТС, например KAYO K1-L 150 ROAD. У питбайков бренда полноценного света, как правило, нет. Поэтому фара на питбайк Kayo — это обычно доработка владельцем. Модельный ряд разобран в обзоре «Питбайки KAYO».
Для запроса «фара на питбайк 125 кубов» и на 140 кубов ответ один: подключение не зависит от объёма, решают генератор и наличие аккумулятора. Фара на питбайк 140 с электростартером ставится так же, как на 125-й с электростартером.
Генератор на питбайк: откуда берётся ток
Генератор (его ещё называют магнето) стоит под левой крышкой двигателя. Ротор с магнитами сидит на коленвале, неподвижный статор с обмотками закреплён на крышке. Зажигание питбайка — CDI: генератор, коммутатор, катушка, свеча. Подробно об устройстве мотора — в статье «Двигатель питбайка».
- Обмотка зажигания питает коммутатор CDI. К ней ничего постороннего не подключают.
- Обмотка зарядки и освещения есть не у всех статоров. Через реле-регулятор она заряжает аккумулятор и питает потребители.
- Реле-регулятор выпрямляет переменный ток и ограничивает напряжение, чтобы не перезарядить батарею и не сжечь лампы.
Статоры для моторов без электростартера продавцы описывают как отдельную версию, например «6 катушек» для KAYO 125 и YX 140 без электростартера. Отличаются и разъёмы, и число проводов. Прежде чем покупать генератор на питбайк или ставить фару, определите, какой статор у вас: посчитайте провода от генератора и сверьтесь со схемой из сервисного руководства мотора. Без руководства и мультиметра этот шаг лучше доверить мастеру.
Запас мощности у генератора небольшой. 80 Вт у Honda CRF125F — это на всё: зарядку аккумулятора, стартер, зажигание. Поэтому галогенка на 35–55 Вт для питбайка — тяжёлая нагрузка, а светодиод на 10–20 Вт обычно укладывается в бюджет.
Какую фару выбрать
Светодиодная фара на питбайк — практичный выбор: мало потребляет, не боится тряски так, как нить накаливания. Передняя фара на питбайк продаётся в двух видах: круглая или прямоугольная фара на кронштейн и пластиковая «маска» на вилку с встроенным светом, как у эндуро. Лампочка на фару питбайка, если корпус под цоколь, тоже бывает светодиодной, но подбирайте её под оптику, иначе свет рассеется.
| Мощность фары | Ток при 12 В (I = P / U) | Для какой схемы |
|---|---|---|
| 10 Вт | ≈ 0,8 А | Без аккумулятора и с аккумулятором |
| 18–20 Вт | ≈ 1,5–1,7 А | С аккумулятором; без него — только если позволяет генератор |
| 35 Вт | ≈ 2,9 А | Только с аккумулятором и только если генератор выдаёт запас |
| 55 Вт | ≈ 4,6 А | Для питбайка, как правило, слишком много |
На что ещё смотреть: напряжение 12 В, защита от воды и грязи (корпус с герметичным вводом проводов), крепление с виброизоляцией.
Как установить фару на питбайк механически: маску крепят хомутами к перьям вилки, отдельную фару — на кронштейн к траверсе. Так она поворачивается вместе с колесом и светит туда, куда вы едете. Как поставить фару на питбайк так, чтобы её не разбило при падении: ниже верхней траверсы, без выступов за габарит руля, на болтах с контргайками или фиксатором резьбы.
Как подключить фару на питбайк с аккумулятором
Подключение фары на питбайк с батареей — самая простая схема. Аккумулятор у питбайков с электростартером обычно стоит под сиденьем, как у Honda CRF125F.
- Обесточьте. Зажигание выключено, снимите клемму «минус» аккумулятора (Honda снимает сначала минус, потом плюс).
- Закрепите фару на кронштейне или маске. Проверьте, что она не упирается в бак и раму при повороте руля до упора.
- Плюс. От плюса аккумулятора — провод через отдельный предохранитель (номинал — по току фары с небольшим запасом), затем на выключатель и к фаре. Предохранитель ставят как можно ближе к аккумулятору.
- Минус. От фары — на массу: к минусу аккумулятора или к чистой точке рамы под болт.
- Проводка. Ведите провода на фару питбайка вдоль рамы и тросов, крепите стяжками, оставьте петлю у руля. Держите их подальше от глушителя и цепи.
- Разъёмы — влагозащищённые или под термоусадку. Скрутки на изоленте на питбайке быстро окисляются.
- Проверка. Подключите минус аккумулятора, включите фару, затем заведите мотор и убедитесь, что свет не гаснет и зажигание работает нормально.
Проводка на фару питбайка — отдельная линия, а не «врезка» в чужие провода. Сечение проводов для фары на 1–2 А не критично, но тонкий «телефонный» провод не годится: он перетирается от вибрации. Если ставите мощную оптику, выключатель лучше подключать через реле. Если схема нестандартная или проводка уже переделана, это вопрос к мастеру с мультиметром.
Как подключить фару на питбайк без аккумулятора
Без батареи фара работает от обмотки освещения генератора. Сначала убедитесь, что такая обмотка у статора есть: у части питбайков генератор питает только зажигание. Если отдельного вывода нет, остаются два пути: замена статора на версию с обмоткой освещения (у мастера) или автономный фонарь.
- Переменный ток напрямую. Галогенная лампа на переменном токе работает, но светит в такт оборотам: на холостых тускло, на газу ярче.
- Через выпрямитель-регулятор. Для светодиодной фары постоянного тока он обязателен: без ограничения напряжения на высоких оборотах светодиоды перегреваются и выходят из строя.
- Никогда к проводам CDI. Обмотка, которая питает коммутатор, для освещения не предназначена: питбайк может перестать заводиться. Если он после доработки не заводится, разбор по шагам — в статье «Питбайк не заводится».
Отдельный вопрос — как подключить фару на питбайк без аккумулятора, чтобы свет не гас на холостых. Без батареи никак: стабильный свет на малых оборотах даёт только аккумулятор или фара со встроенным накопителем. Это нормальная особенность схемы, а не неисправность.
Сделать фару на питбайк своими руками
Сделать фару на питбайк из светодиодного модуля можно, но самодельный корпус должен держать воду, грязь и тряску, а светодиоду нужен радиатор и стабилизатор тока. Купленная влагозащищённая фара на 12 В обычно надёжнее. Другие доработки — руль, звёзды, глушитель — разобраны в статье «Тюнинг питбайка».
Не горит фара на питбайке: причины
Почему не работает фара на питбайке, чаще всего объясняет предохранитель. Honda в инструкции прямо пишет: если что-то электрическое перестало работать, сначала проверьте, не сгорел ли предохранитель, и только потом ищите другую причину. Менять его — на выключенном зажигании и только на такой же номинал.
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Фара не работает совсем | Сгорел предохранитель, лампа или светодиодный модуль, отошёл разъём | Предохранитель, лампу, разъёмы, выключатель |
| Горит только на высоких оборотах | Питание от генератора без аккумулятора | Это норма схемы; для ровного света нужен аккумулятор |
| Мерцает, моргает | Плохая масса, окисленный разъём, переменный ток на светодиоде | Массу на раме, контакты, наличие выпрямителя |
| Часто перегорают лампы | Нет регулятора напряжения, неисправен реле-регулятор | Напряжение мультиметром на разных оборотах (в сервисе) |
| После установки фары садится аккумулятор | Фара мощнее, чем успевает отдать генератор, или ток утечки | Мощность фары, выключатель, зарядку батареи |
| После установки фары пропала искра | Фару подключили к цепи зажигания | Отключить фару и подключить правильно |
Если не работает фара на питбайке после мойки, начните с разъёмов: вода в контактах — частая причина. Проверку напряжения генератора и реле-регулятора делают по цифрам из сервисного руководства конкретного мотора, без них лучше обратиться к мастеру.
Аккумулятор: уход и хранение
У Honda CRF125F стоит необслуживаемый аккумулятор YTX4L-BS на 12 В и 3 А·ч. Инструкция Honda даёт правила, которые подходят большинству питбайков с электростартером:
- Не снимайте планку с пробками у необслуживаемой батареи — это её повредит.
- Потребители берут ток даже при выключенном зажигании. Если на питбайке стоит дополнительная электрика или вы ездите редко, батарею нужно чаще заряжать.
- Если не ездите две недели и дольше, снимите аккумулятор или хотя бы отключите клеммы, начиная с минуса.
- При хранении — заряжать не реже раза в 30 дней.
- Заряжать мотоциклетным зарядным устройством. Автомобильное может перегреть маленькую батарею.
- Батарея выделяет водород: рядом нельзя искрить и курить.
Фара и закон: свет не делает питбайк дорожным
Частый вопрос после установки света — «теперь можно по дороге?». Нет. Правовая позиция нашего сайта, дословно из статьи «Нужны ли права на питбайк»:
Права на питбайк не нужны, пока вы катаетесь на закрытой трассе, в мотопарке или на частной территории с разрешения владельца. Как только питбайк выезжает на дорогу, а по ПДД дорогой считаются и дворы, и прилегающие территории, он становится мотоциклом или мопедом. Тогда нужны водительские права категории M, A1 или A, регистрация в Госавтоинспекции и номера. Большинство питбайков продаются как спортинвентарь без ПТС, поэтому поставить их на учёт и законно выехать на дорогу обычно нельзя.
Фара, поворотники и зеркала, поставленные своими руками, не заменяют ПТС или ЭПТС. Если нужна техника для дорог, это модель с документами, например дорожные версии эндуро. Где кататься законно — в статье «Где можно ездить на питбайке».
Экипировка и безопасность
- Работы с проводкой — на заглушённом и остывшем моторе, зажигание выключено, минус аккумулятора снят. Питбайк устойчиво стоит на подставке.
- Не прокладывайте провода у глушителя и цепи и не зажимайте их между рулём и рамой.
- Фара не повод кататься в темноте где попало. Вечерняя езда — только на площадке, где это разрешено правилами, и только если свет действительно освещает трассу.
- Экипировка обязательна: мотокроссовый шлем ECE 22.06 или DOT, очки, мотоботы, перчатки, «черепаха», наколенники и налокотники, шейная защита. Как выбрать шлем — в статье «Шлем для питбайка».
- Перед поездкой — тормоза, натяжение цепи, давление в шинах, затяжка, кнопка глушения.
- Дети — только под присмотром взрослого. К электрике и аккумулятору детей не подпускайте.
Частые ошибки
| Ошибка | Чем плохо | Как правильно |
|---|---|---|
| Галогенка на 55 Вт на маленький генератор | Садится аккумулятор, генератор не тянет | Светодиод на 10–20 Вт |
| Фара без своего предохранителя | Замыкание может повредить проводку | Предохранитель у аккумулятора по току фары |
| Подключение к проводам зажигания | Пропадает искра | Только обмотка освещения или аккумулятор |
| Светодиод напрямую на переменный ток генератора | Мерцание, перегрев, отказ | Фара под такое питание или выпрямитель-регулятор |
| Скрутки на изоленте | Окисление, обрывы от вибрации | Влагозащищённые разъёмы, термоусадка |
| Предохранитель «пожирнее», чтобы не горел | Риск перегрева проводки | Только номинал по схеме (у CRF125F главный — 10 А) |
| Считать, что с фарой можно на дорогу | Штраф и ответственность | Только трасса и частная территория |
Частые вопросы
Какую фару поставить на питбайк 125?
Светодиодную на 12 В мощностью 10–20 Вт с влагозащищённым корпусом. Мощнее имеет смысл только при аккумуляторе и генераторе с запасом.
Можно ли поставить фару без аккумулятора?
Да, если у генератора есть обмотка освещения. Свет будет зависеть от оборотов, а светодиодной фаре понадобится выпрямитель-регулятор.
Где взять схему фары на питбайке?

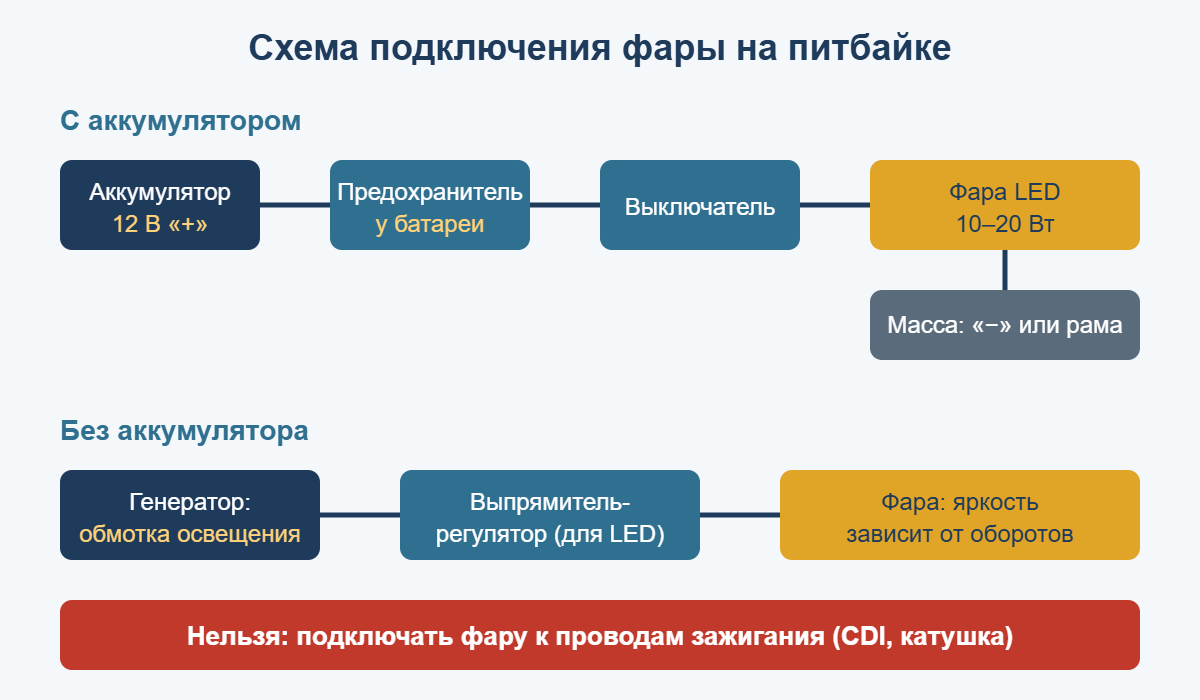

Схема электрооборудования есть в сервисном руководстве к мотору или модели. Общий принцип показан на нашей схеме выше: источник, предохранитель, выключатель, фара, масса.
Почему фара тускнеет на холостых?
Она питается от генератора без аккумулятора: на малых оборотах он выдаёт мало энергии. Если аккумулятор есть, а свет всё равно тускнеет, проверьте заряд батареи и массу.
Нужно ли менять генератор, чтобы поставить фару?
Только если у статора нет обмотки освещения или зарядки. Подбор нового статора — по маркировке мотора и разъёмам, а не по объёму.
Можно ли с фарой ездить вечером по дороге до трассы?
Нет. Свет не даёт права выезжать на дороги и во дворы. До трассы питбайк везут на прицепе или в фургоне.
Итог
Фара на питбайк подключается от аккумулятора (проще и стабильнее) или от обмотки освещения генератора (свет зависит от оборотов). Ограничение одно — мощность генератора: у Honda CRF125F это 80 Вт на всё, поэтому оптимальна светодиодная фара на 10–20 Вт с отдельным предохранителем. К цепи зажигания ничего не подключают. А главное — фара не меняет статус техники: питбайк без ПТС ездит только по трассе и частной территории.
Нормы и источники, на которые мы ссылаемся
- Руководство владельца Honda CRF125F/FB — аккумулятор YTX4L-BS 12 В 3 А·ч, генератор 0,08 кВт при 5 000 об/мин, главный предохранитель 10 А, уход за аккумулятором и проверка предохранителя.
- KAYO K1-L 150 ROAD на kayo.ru — светотехника у модели с ПТС.
- Сайты дистрибьютора BSE и бренда Motoland — комплектация с фарой (по нашим обзорам марок).
- ПДД РФ, п. 1.2; КоАП РФ, ст. 12.7; закон № 283-ФЗ — по статье «Нужны ли права на питбайк».
Проверено: 6 октября 2026 года. Схему и параметры генератора сверяйте с руководством к своему мотору.
